Дизайн-проект · заказчик · Самарская область

Каркасный дом 12 × 12 м

Дом построен, перегородки и окна стоят, стены открыты, внутри пусто: ни электрики, ни воды. Нужно было решить, где что стоит, и успеть провести всё в стенах до обшивки.

Хочу так же Смотреть листы

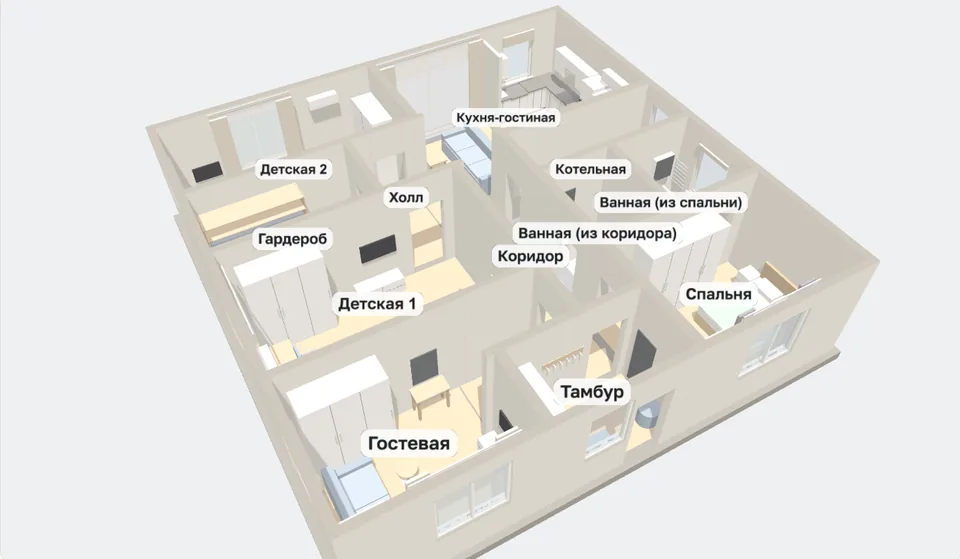

Трёхмерный вид каркасного дома 12 × 12 м сверху с мебелью
Весь дом в 3D. Заказчик крутит его пальцем на телефоне и заходит в любую комнату.
Кухня-гостиная изнутри в 3D
Кухня-гостиная изнутри: видно, влезает ли стол и где будет свет.

Как шла работа

  1. Обмер

    Размеры сняли телефоном в обмернике на сайте — каждая стена, окно и дверь с привязкой к углу.

  2. Варианты

    Несколько вариантов расстановки. Заказчик смотрел их на сайте по своему паролю и выбрал свой.

  3. Инженерия

    По выбранной расстановке — розетки, свет, щит, вода, канализация, отопление, закладные под тяжёлое.

  4. Правки и сдача

    Замечание заказчик оставил прямо на сайте — добавить бра у кровати. Поправили в тот же день.

Листы проекта

Несколько листов из 305. Нажмите на картинку, чтобы открыть крупно.

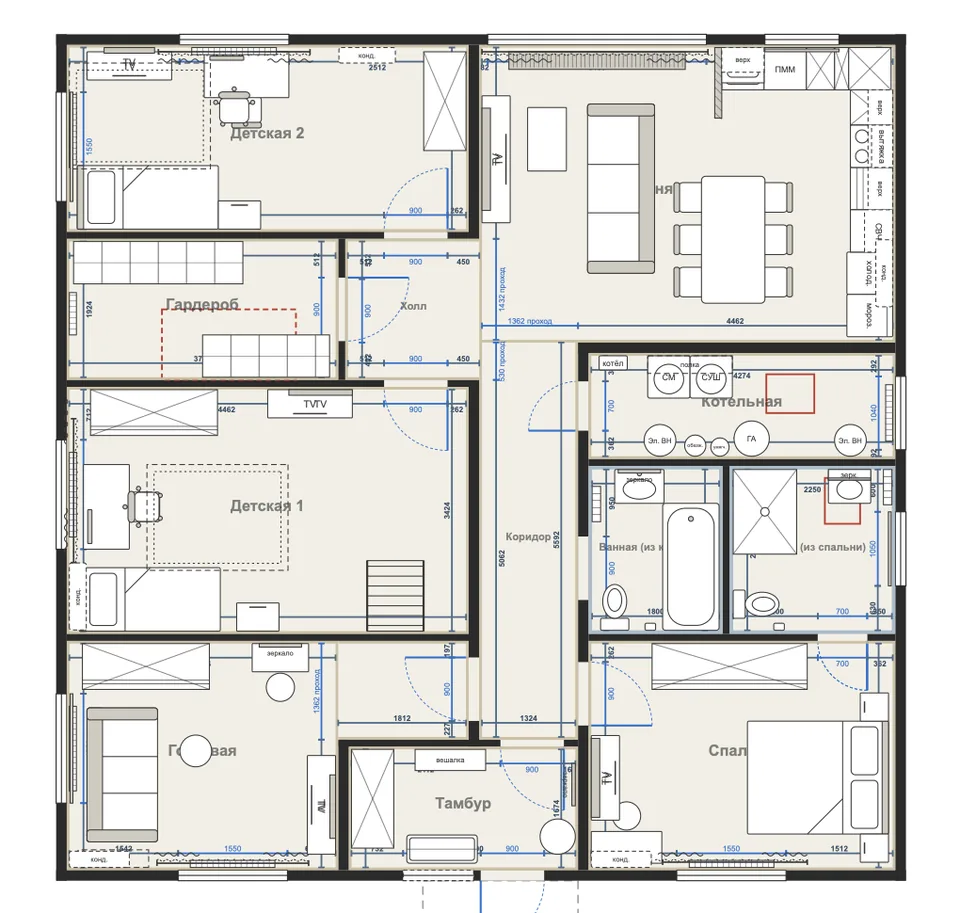

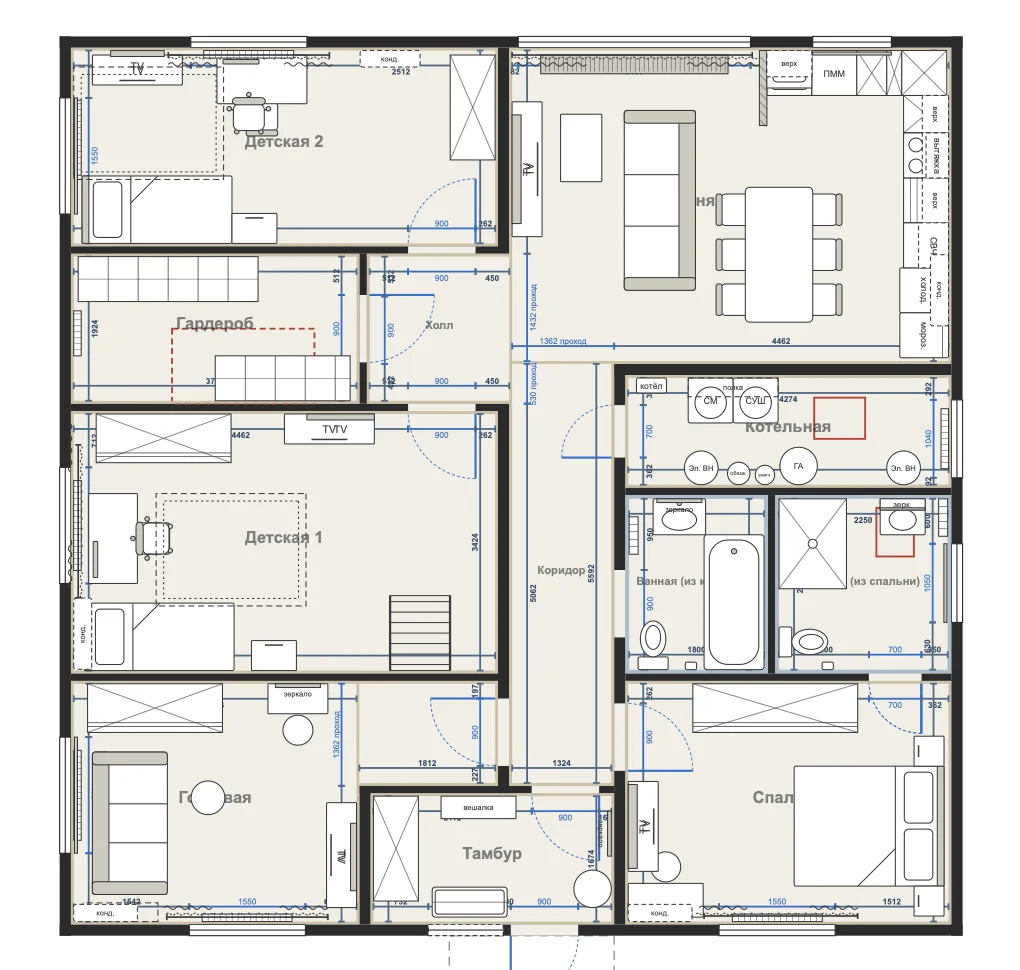

План расстановки мебели каркасного дома 12 × 12 м
Расстановка мебели. 119 предметов с размерами и привязками от угла стены. Каждый — в таблице: что, какого размера, в какой комнате.

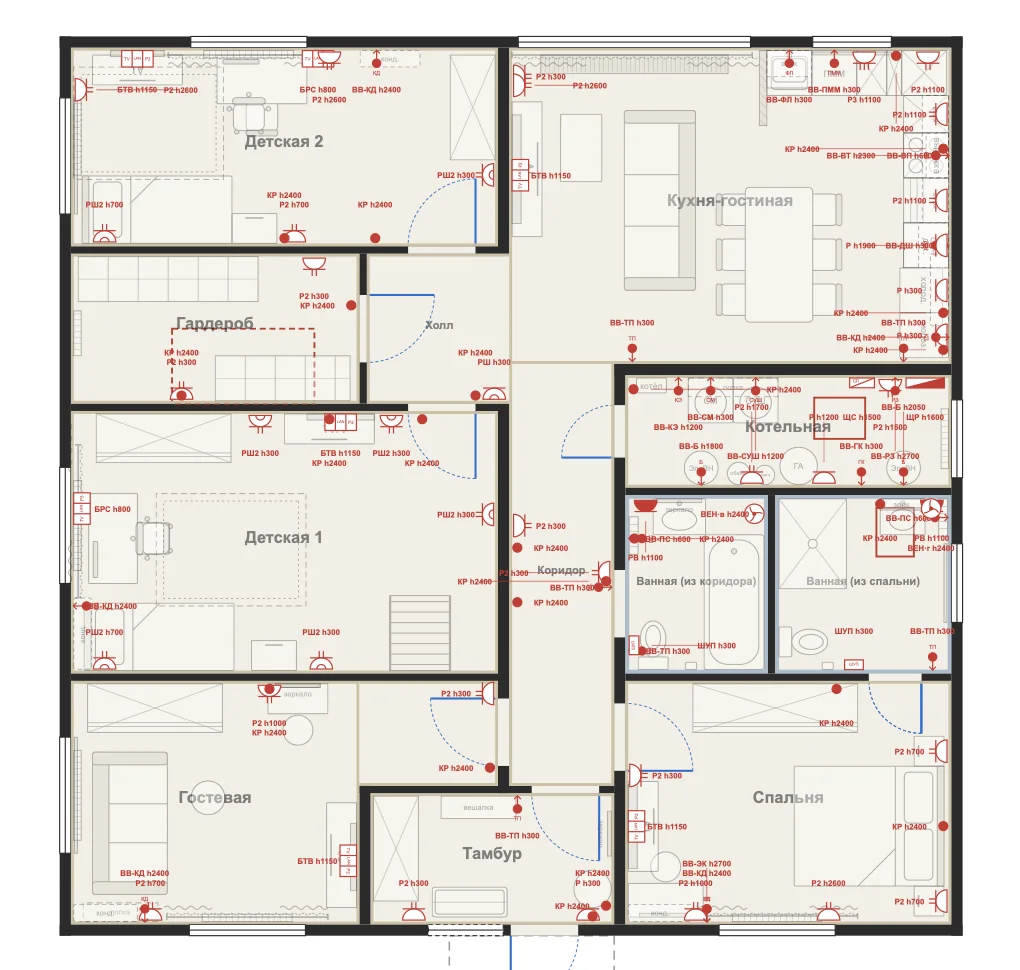

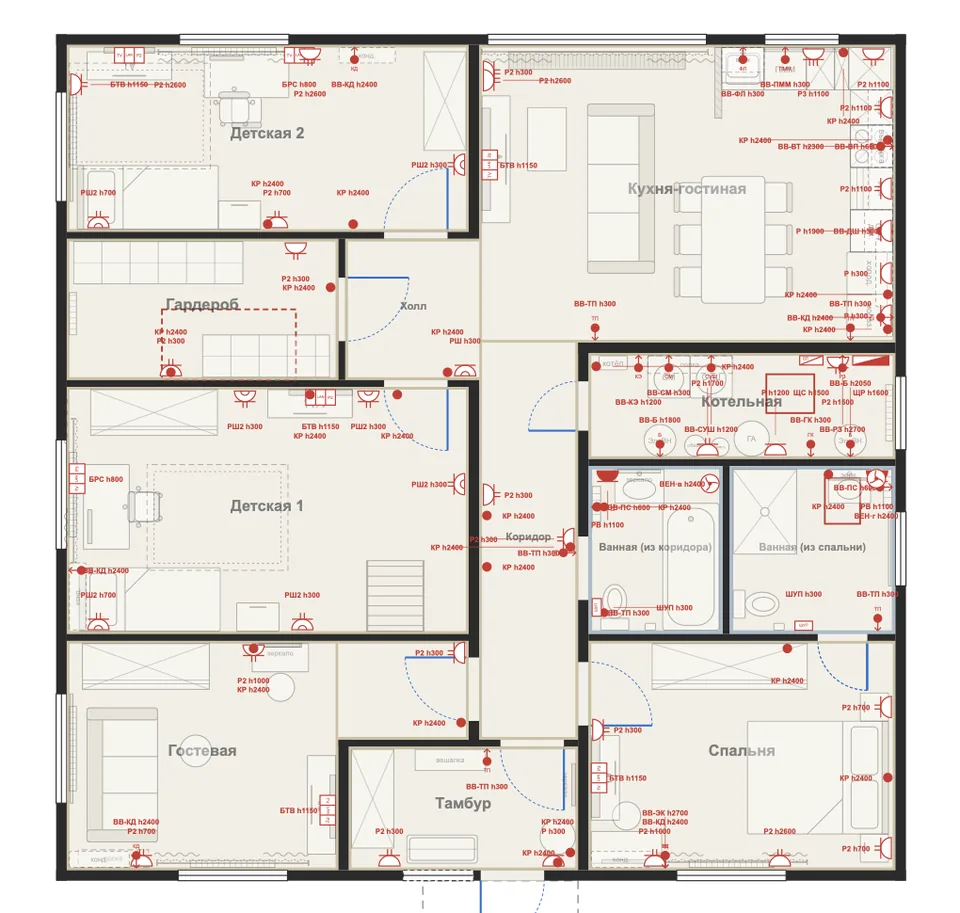

План розеток и выводов каркасного дома
Розетки и выводы. Каждая точка с высотой от чистого пола: розетки, выводы под плиту, духовку, бойлер и кондиционеры.

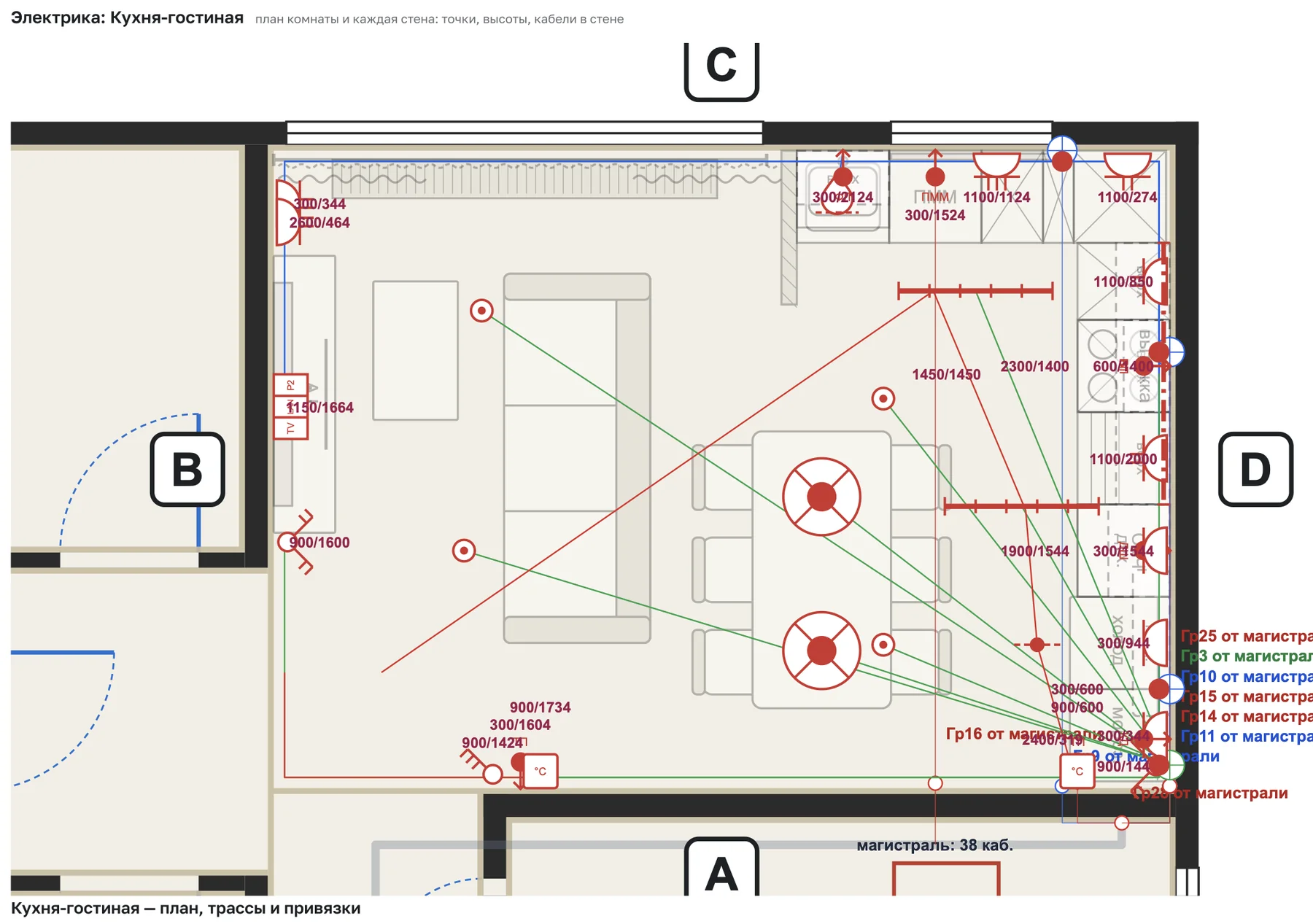

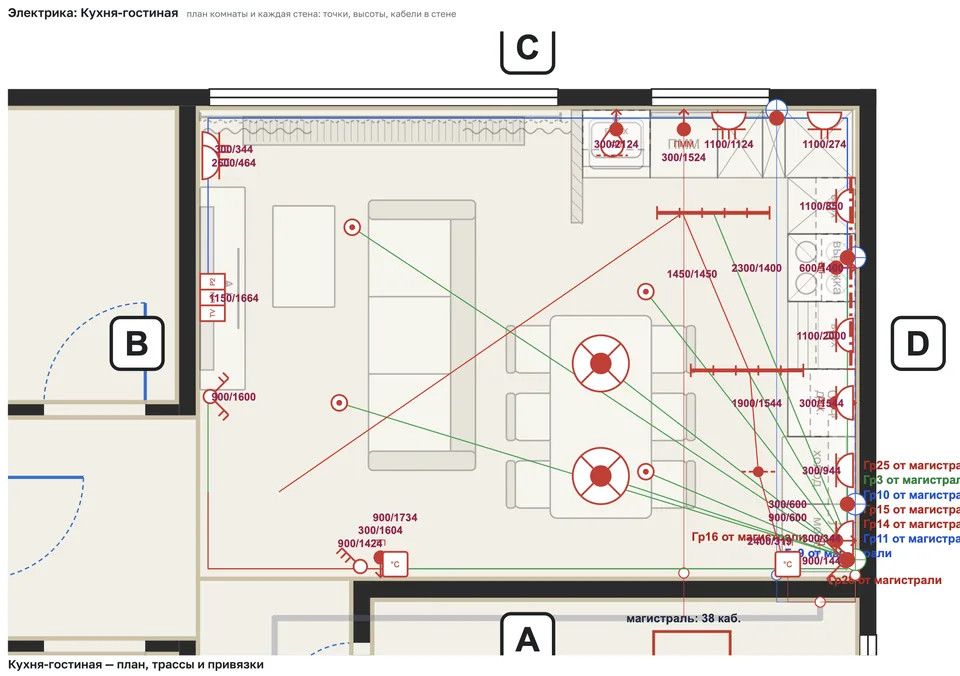

Электрика кухни-гостиной: точки, высоты и трассы кабелей
Кабели по комнатам. Для каждой комнаты отдельно: где точка, на какой высоте и откуда к ней идёт кабель. Мастеру не нужно догадываться.

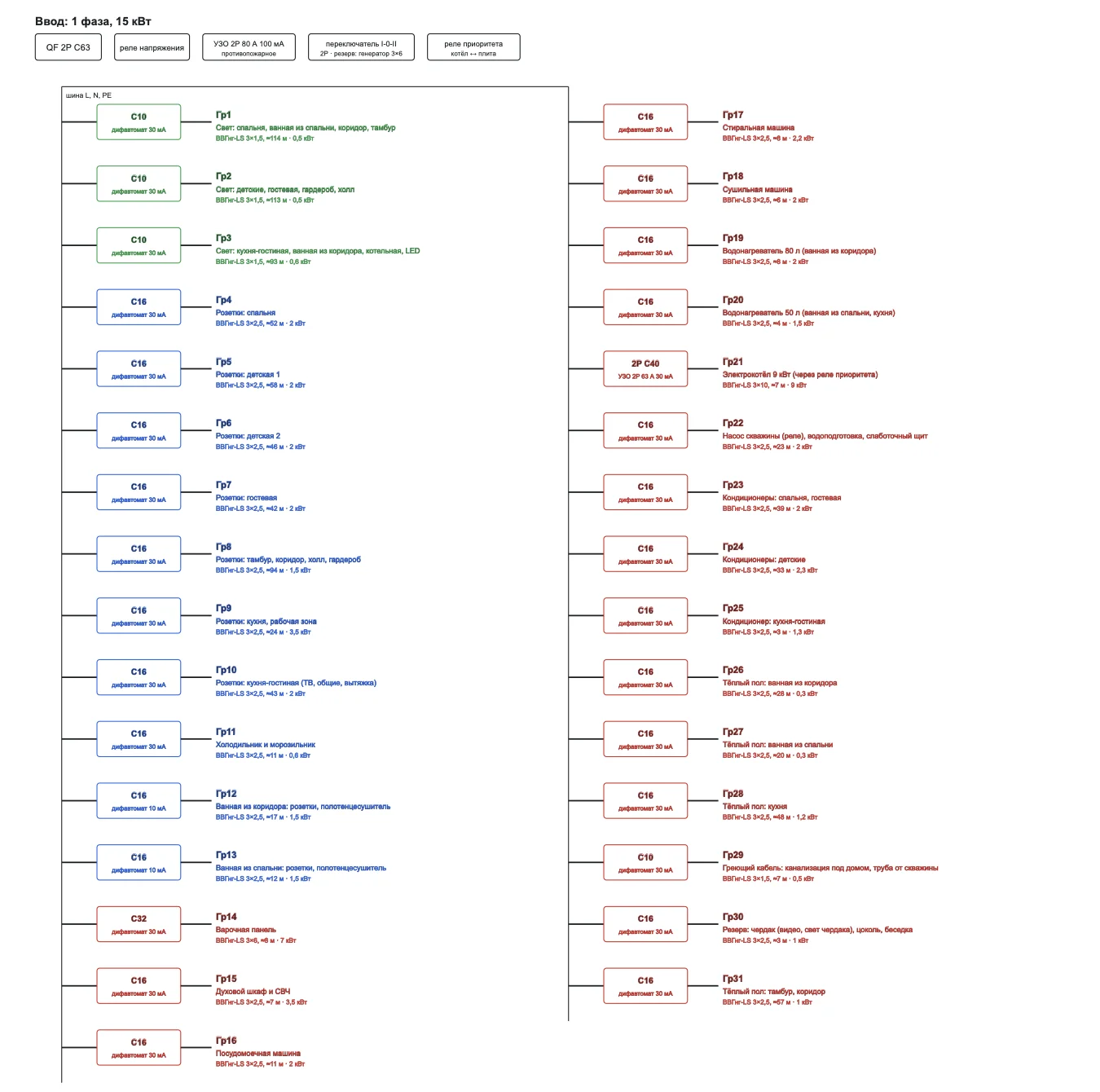

Однолинейная схема щита: 31 группа
Щит. 31 группа, автоматы и УЗО, сечение и длина каждого кабеля. Плита и котёл через реле приоритета — выделенной мощности хватает.

Что получил заказчик

  • Расстановку мебели по каждой комнате и вид каждой стены с размерами.
  • Электрику: розетки, выключатели, свет по группам, распаечные коробки, щит и кабели.
  • Воду и канализацию с уклонами, отопление, тёплые полы, закладные под шкафы и технику.
  • 3D всего дома и каждой комнаты.
  • Все листы в PDF на печать — 305 штук, по комнатам и по стенам.

Заказчик — Валерий, Самарская область. Адрес дома и проект целиком закрыты — они у заказчика. Здесь показано с его разрешения.
